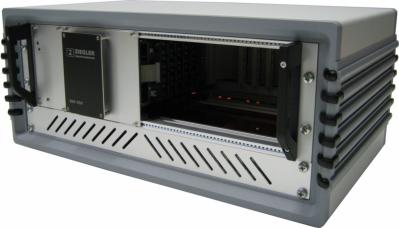

Dieses Paket stellt einen voll funktionstüchtigen Tester dar, mit internem USB-Messmodul (Mephisto mit Potentialtrennung), einem eingebautem Netzeil (24V/8A) zur Versorgung der Prüflinge, einem Leeradapter sowie einer Relaiseinheit mit 60 Wechselkontakten. Das System ist in einem 19”-Rahmen eingebaut. Die linke Hälfte beinhaltet die Schaltmartix, auf der Rückseite sind Netzanschluss, USB-Anschlüsse, Messgeräteanschlüsse und der Anschluss der Spannungsvorgaben angeordnet. Die rechte Seite ist für die Adaptierung mittels der Wechselkassette vorgesehen. Sieht man pro Prüfling eine Wechselkassette vor, so können Großserien, Kleinserien sowie Einzelstücke wirtschaftlich geprüft werden. Es wird lediglich ein USB-Anschluss benötigt, sämtliche anderen Komponenten sind bereits in das System integriert.

Folgende Messmöglichkeiten stehen zur Verfügung: 2-Kanal Oszilloscope, Logik-Analyser, Voltmeter, 24 digitale I/O-Leitungen

Technische Daten:

Gehäuse: 19“-Baugruppenträger mit Gehäuse
Größe: 4HE / 84TE 525mm x 240mm x 320mm (BxHxT)
Spannungsversorgung:190-240V 50Hz
Internes Netzteil: 5V / 8A und 24V / 8A
Schnittstelle: USB2.0 für den Rechneranschluß
zusätzlicher USB-Hub mit sechs Anschlüssen
Steckplätze: 1 Stück für die Wechselkassette (mit 5x DIN41612 C 64pol.)
Ausgänge: 60 Wechslerkontakte mit 1A Strombelastbarkeit

Lieferumfang des Paketes Best.Nr. 880 051:

Testsystem im 19“ Rahmen
USB-Messmodul Mephisto
Zusatznetzteil 24V / 8A
Prüfadapter für Selbsttest
umfangreiche Software
eine Leerkassette

Preis: 3200,00 Euro
netto zzgl. MwSt.
